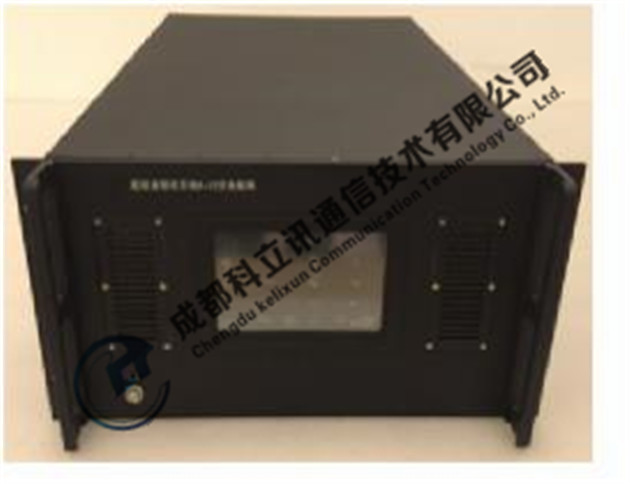

TN803超短波交換矩陣(30M～1350MHz)
產品概述
TN803超短波偵收天線4X8交換矩陣是串接在4部天線和8副接收機之間的天線共用設備，實現了30～1350MHz信號的任意切換。可以根據用戶的需求做接入和輸出端路數調整。
應用領域
● 無線電頻譜管理
● 超短波天線需要共用和分配的相關領域
主要特點
● 全交換功能，即完成信號的點對多點切換；
● 遙控功能，可通過網絡接口完成輸入輸出的切換和狀態查詢；
● 后面板提供恢復出廠設置按鈕，用于完成網絡IP地址、端口等的默認設置
● 掉電自動數據保存和上電自動恢復。
● 提供上位機的控制程序。
主要技術指標
1) 頻率范圍：30～1350MHz；
2) 增益：0±2dB；
3) 輸入輸出駐波：≤1.8；
4) 輸入P-1dB ：≥10dBm；
5) 輸出三階截點：≥20dBm；
6) 輸出二階截點：≥30dBm；
7) 噪聲系數：9.0dB；
8) 通道間輸入與輸入之間，輸入與輸出之間隔離度：≥75dB；
9) 通道間輸出與輸出之間隔離度：≥70dB（不同輸入）和≥20dB（同輸入）；；
10) 輸入輸出物理接口：N-50K；
11) 內饋電：天線輸入端口提供內饋電（+15V/350mA），可開關
12) 遙控接口：網絡RJ45,10M/100M自適應、串口RS422+RS232
13) 供電：220V±10%，50Hz±10%，三芯航空插頭結構；
14) 功耗：≤70W；
15) 工作溫度： -25℃～+45℃；
16) 儲存溫度：-55℃～+70℃；
17) 相對濕度：95%±3%（恒定濕熱，+40℃）；
18) 設備具備防腐蝕、防霉、防潮濕、防風、防雨、防雷電等能力
19) 設備體積：≤3U標準機箱，顏色灰黑色； 單機重量：≤25Kg
